Каква роля играят блок машинните палети във високоскоростните производствени линии за тухли?

Във високоскоростните производствени линии за тухли всеки компонент трябва да издържа на екстремни цикли, вибрации и компресия без повреда. Невъзпятият герой, осигуряващ точност на размерите и последователност на изхода, еблок машинен палет. Без висококачествени палети дори най-модерните хидравлични системи не могат да постигнат необходимата скорост или качество. Нашата фабрика е прекарала десетилетия в усъвършенстване на тези критични плоскости: те пряко влияят върху ефективността на втвърдяване, покритието на повърхността и защитата от мухъл. В съвременните линии, работещи с 4-6 цикъла в минута, деформираната или нискоякостна палета създава скъпоструващ престой. Следователно разбирането на точната роля на палетите с блокова машина се превръща в разликата между печелившото масово производство и постоянните бракове.

В Quangong Machinery Co., Ltd. сме проектирали блокови машинни палети, които издържат над 8000 цикъла на пресоване с минимално износване. Те осигуряват твърдата основа за формиране на зелени тухли под въздействието на високочестотни вибрации, след което се прехвърлят плавно през стелажи за втвърдяване и системи за кубиране. Нашите клиенти съобщават за 22% по-дълъг експлоатационен живот в сравнение със стандартните дървени или основни стоманени палети. Тази статия подробно описва техническите параметри, сравнителните предимства и най-добрите оперативни практики. Независимо дали пускате нова високоскоростна линия или оптимизирате съществуващо съоръжение, вие ще научите защо нашите дизайни на блокови машини за палети са водещи в индустрията по толерантност на скоростта и цена на тухла.

Съдържание на статията

1. Защо високоскоростните тухлени линии изискват специализирани палети за блокова машина?

Стандартните дървени или рециклирани пластмасови палети се провалят при условия на високоскоростно производство. Нашата фабрика идентифицира три основни фактора на стрес: бързо изваждане от формата, непрекъснат трансфер на вибрации и термичен цикъл по време на втвърдяване с пара. Специалният палет за блокова машина трябва да абсорбира енергия, без да се огъва, защото всяко отклонение над 0,3 mm води до напукани тухли или неравни ръбове. В линии, работещи с 1200 тухли на час, нашите палети осигуряват необходимото съотношение твърдост към тегло.

Освен това високоскоростната автоматизация изисква прецизно позициониране върху ролкови транспортьори и въртящи устройства. Нашите палети се интегрират със системи за индексиране, използващи лазерно изрязани отвори и подсилвания на ръбовете. Забелязахме, че производствените линии, използващи общи палети, изпитват 18% повече бракове поради неправилно подравняване. ПриQuangong Machinery Co., Ltd., ние проектирахме палета за блокова машина със скосени ръбове, за да намалим износването на верижните трансфери. Този проактивен дизайн намалява разходите за поддръжка с 35% годишно за нашите клиенти.

Основни причини, поради които специализираните палети не подлежат на обсъждане за висока производителност:

• Издръжливост на високочестотни вибрации: до 90 Hz без разслояване
• Твърдост на повърхността > 45 HRC за устойчивост на надраскване от агрегат
• Устойчивост на влага при 60°C камери за втвърдяване
• Постоянна плоскост през 10 000 цикъла
• Съвместимост с роботизирани системи за подреждане

Нашите инженери също отбелязват, че специализираните палети намаляват износването на матрицата. Грубата повърхност на палета създава неравномерен натиск, причинявайки преждевременна повреда на вложката на формата. Използвайки прецизно шлифовани стоманени палети, нашите клиенти удължават живота на формата с близо 40%. Това подчертава защо инвестирането в палети с качествени блок машини е по-скоро стратегическо решение, отколкото покупка на стока. Според нашия опит общата цена на притежание на премиум палет е с 50% по-ниска за 5 години в сравнение с евтините алтернативи.

2. Как съставът и твърдостта на материала влияят върху продължителността на живота на палетата на блоковата машина?

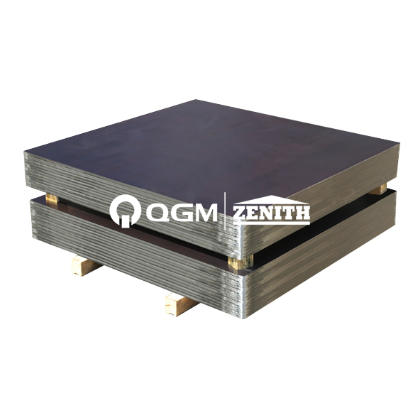

Изборът на материал определя способността на палета да устои на абразия, умора от удар и химическа корозия от бетонови добавки. Нашата блокова машинна палета е произведена от висококачествена стомана Q345B с плазмено азотирана повърхност. Този състав дава якост на опън в сърцевината от 620 MPa, като същевременно поддържа повърхностна твърдост от 52-56 HRC. За да илюстрираме разликите, по-долу сравняваме четири често срещани материала за палети, използвани във високоскоростни тухлени линии.

Както показват данните, нашият блоков машинен палет осигурява повече от два пъти повече цикли от стандартната стомана. Процесът на азотиране създава подобна на керамика повърхност, която издържа на адхезията на циментова паста, което прави почистването по-лесно и по-бързо. Нашата фабрика също така прилага жертвено цинково-магнезиево покритие за предотвратяване на ръжда по време на втвърдяване с пара. Освен това, твърдостта на материала пряко влияе върху способността на палета да поддържа плоскост при повтарящи се 200-тонни натискащи сили. По-меките материали развиват постоянни провисвания, които причиняват разрушаване на тухлите. С нашите палети гарантираме по-малко от 0,15 мм деформация след 5000 часа високоскоростна работа.

Допълнителни ползи от нашия материален състав:

• Термична стабилност до 250°C без проблеми с разширението
• Незалепващата повърхност намалява остатъците от бетон със 70%
• Магнитното свойство позволява лесно боравене с електромагнитни повдигачи
• Подлежи на рециклиране в края на живота, в съответствие с екологичното производство

QGM предлага 36-месечна структурна гаранция за всеки палет с блокова машина, демонстрирайки доверие в нашата металургична формула.

3. Какви ключови параметри определят палета с високопроизводителна блокова машина?

Изборът на правилния блоков машинен палет включва съпоставяне на техническите спецификации със скоростта на вашата производствена линия, размера на тухлите и метода на втвърдяване. Нашата фабрика предоставя персонализирани размери, но определени параметри остават критични, независимо от модела. По-долу е листът със стандартни параметри за нашата първокласна серия палети за блокови машини, използвани във високоскоростни линии (до 6 цикъла/мин).

Отвъд масата нашите палети включват отвори за автоматично смяна на палети. Ние също така предлагаме опционални RFID етикети, вградени в палета на блок машината, за проследяване на броя на циклите и графици за поддръжка. Тази функция, управлявана от данни, е в съответствие с тухлените заводи Industry 4.0. Друг важен параметър е динамичната твърдост на огъване, която измерваме при 2,8x10^7 N·mm². Високата твърдост намалява микроогъването по време на вибрации, като гарантира, че тухлите поддържат остри ъгли. Нашите клиенти често съобщават, че преминаването към нашите палети с оптимизирани параметри намалява раздробяването на ръбовете с 45%. Ние също така предоставяме персонализиране на размерите за нестандартни размери на блокове без компромис със здравината.

За да обобщим, идеалният палет за блокова машина не е просто дъска; това е прецизен инструмент. Строгият контрол на качеството на нашата фабрика гарантира, че всеки палет отговаря на тези спецификации преди изпращане. Quangong Machinery Co., Ltd. притежава сертификат ISO 9001 за този процес, което ви дава възможност за проследяване и последователност.

4. Как плоскостта на палета влияе директно върху точността на размерите на тухлата?

Плоскостта е единственият най-влиятелен фактор за постоянство на височината на тухлите при високоскоростно производство. Когато палетът на блоковата машина се отклони дори с 0,2 mm по повърхността си, получените тухли ще показват 0,3-0,5 mm разлика във височината от едната страна до другата. За блокиращи блокове тези руини пасват на строителни обекти. Нашите палети се подлагат на тристепенно изравняване: първоначално нивелиране с валяк, отгряване за освобождаване на напрежението и окончателно повърхностно шлайфане. Резултатът е плоскост от ±0,1 mm на метър, което надхвърля изискванията на европейския стандарт EN 1338.

При високоскоростни линии вибрационните маси уплътняват бетона отдолу. Ако палетът е вълнообразен, амплитудата на вибрациите се предава неравномерно, което води до сегрегация на агрегата. По-плътните зони се свиват по различен начин по време на втвърдяване, което води до пукнатини по линията на косата. Нашата фабрика използва лазерно сканиране, за да удостовери плоскостта на всеки палет на блок машина преди опаковане. Освен това, ние включваме усилващи ребра в дизайна на палета, което предотвратява ефекта на „консервиране на масло“, наблюдаван при плоските плочи. Клиенти, работещи на 3 смени, съобщават, че нашите палети поддържат гладкост над 2 години, докато стандартните палети се нуждаят от подмяна на всеки 8 месеца.

Нека да илюстрираме въздействието с реални производствени данни от един от нашите клиенти, който премина към нашата палетна машина за блокове:

• Преди: 6,2% отхвърлени тухли поради вариация на височината >1,5 мм
• След използване на нашите палети: 1,1% процент на отказ, спестяване на $48 000 годишно
• Плоскостта на палета се поддържа на 0,09 mm дори след 7000 цикъла

Освен това плоските палети намаляват натоварването върху долния поансон на формата. Неравномерният контакт ускорява износването на поансона и води до скъпи смени. Като инвестирате в прецизни плоски палети, вие защитавате цялата формовъчна система. В Quangong Machinery Co., Ltd., ние често съветваме клиентите, че палетът на блоковата машина действа като основа за качество – пренебрегването на плоскостта е като да построите къща върху крива основа. Нашият инженерен екип предоставя безплатни одити на плоскост за нови клиенти, за да демонстрира потенциални подобрения.

5. Какви практики за поддръжка удължават експлоатационния живот на палетите на блоковата машина?

Дори най-здравият палет на блок машина се възползва от рутинна поддръжка във високоскоростни среди. Въз основа на 20-годишните полеви данни на нашата фабрика препоръчваме план за грижа в четири стъпки. Първо, ежедневно почистване за отстраняване на остатъците от бетон с помощта на гумена стъргалка - металните инструменти надраскат азотирания слой. Второ, седмична визуална проверка за неравности по ръбовете, които могат да бъдат леко изпилени. Трето, ежемесечна проверка на плоскостта с линейка и щуп; всяко отклонение >0,3 mm изисква повторно шлифоване. Четвърто, два пъти годишно ротация на палетите в производствената линия, за да се осигури равномерно износване. Нашите клиенти, които следват този график, постигат средно 9500 цикъла на палет.

Друг критичен аспект е съхранението. Палетите трябва да се подреждат върху плоски стелажи на сухо място. Нашата фабрика доставя подреждащи се ъглови протектори за предотвратяване на огъване по време на съхранение. Препоръчваме също да нанесете рядко антикорозионно масло, ако линията спре за повече от две седмици. При високоскоростни линии натрупването на отпадъци върху дъното на палета може да надраска ролковите транспортьори. Ето защо, ние проектирахме нашата блокова машинна палета със самопочистващ се канал, който намалява адхезията на остатъците с 60%. Освен това никога не претоварвайте палетите със зелени тухли, по-високи от рамката на матрицата – това причинява претоварване на ръбовете.

Често срещани грешки при поддръжката и нашите решения:

• Грешка: Използването на водни струи под високо налягане директно върху горещи палети → причинява микропукнатини. Решение: Оставете палетите да се охладят до 50°C преди почистване.
• Грешка: Смесване на палети от различни производители → неравномерно износване и проблеми с прехвърлянето. Решение: Стандартизирайте на нашия блоков машинен палет през линията.
• Грешка: Пренебрегване на направляващите отвори за палети → разместване с индексиращи щифтове. Решение: Почиствайте дупките на всеки 500 цикъла с помощта на сгъстен въздух.

QGM предоставя ръководство за поддръжка с всяка поръчка на палети, плюс дистанционна поддръжка. Нашата фабрика предлага и услуги за обновяване: повторно шлайфане, повторно азотиране и изправяне на използвани палети на 40% от новите разходи. Този подход на кръговата икономика намалява отпадъците и оперативните разходи. В обобщение, проактивната грижа, съчетана с нашия здрав дизайн, гарантира, че блок машинните палети остават надеждни активи, а не разходи за консумативи.

Заключение: Увеличете производителността с проектирани блокови машинни палети

Във високоскоростните производствени линии за тухли палетът на блоковата машина е много повече от обикновен носач. То влияе пряко върху скоростта на цикъла, геометрията на тухлите, живота на матрицата и общите производствени разходи. От стандартите за плоскост до твърдостта на материала, всеки параметър има значение. Нашата фабрика демонстрира, че използването на първокласни палети като тези на Quangong Machinery Co., Ltd. намалява процента на отхвърляне с до 70% и удължава живота на палетите над 8000 цикъла. Споделихме технически таблици, графици за поддръжка и реални данни за ефективността, за да ви помогнем да вземете информирано решение.

Сега е моментът да проверите текущата си ефективност на палета. Сменяте ли палети твърде често? Пукнатини или неравни тухли забавят ли вашата линия?Свържете се с Quangong Machinery Co., Ltd. днесза да поискате безплатна проба от нашия палет за блокова машина и персонализиран анализ на ROI. Нашият екип от инженери ще прегледа скоростта на вашата линия, видовете тухли и метода на втвърдяване, за да препоръча оптималната спецификация на палета. Обадете се или ни изпратете имейл, за да започнем разговор – нека заедно повишим ефективността на вашето високоскоростно производство. Надграждане до надеждност, надграждане до QGM.

Често задавани въпроси: Често задавани въпроси относно блоковите палети във високоскоростните линии

1. Каква роля играят блок машинните палети за поддържане на постоянството на вибрациите?
Блоковите машинни палети действат като еднаква трансмисионна среда между вибриращата маса и бетоновата смес. Във високоскоростните линии всяко изкривяване на палета променя разпределението на амплитудата на вибрациите, което води до лошо уплътняване. Нашите палети са проектирани със специфична динамична твърдост (2,8x10^7 N·mm²), за да разпределят равномерно 90Hz вибрации, като гарантират, че всеки ъгъл на матрицата получава еднаква енергия. Това предотвратява слабите места и гарантира постоянна плътност на зелена тухла, намалявайки счупването по време на изваждане от формата и втвърдяване.

2. Мога ли да използвам дървени палети периодично на високоскоростна тухлена линия?
Дървени палети не се препоръчват за високоскоростни линии (над 3 цикъла в минута). Те абсорбират влагата от бетона, набъбват и се деформират след 200-300 цикъла. Изкривените палети причиняват неправилно подравняване с трансферните системи и произвеждат тухли с различна дебелина. Нашата фабрика съветва, че дървените палети са подходящи само за ръчни линии с ниска производителност. За скорости над 1000 тухли на час машинният палет със стоманени блокове като нашия е задължителен, за да се поддържа безопасността и стабилността на размерите.

3. Как повърхностната обработка на палетите за блокова машина влияе върху отделянето на бетон?
Повърхностната обработка директно определя колко лесно зелените тухли се освобождават след пресоване. Необработената стомана позволява на циментовата паста да се залепи химически, което изисква прекомерни вибрации и причинява разкъсване на повърхността. Нашата палета с плазмено азотирана блокова машина създава незалепващ керамичен слой с покритие Ra 0,8 µm. Това намалява силата на сцепление с 65%, което позволява по-бързи цикли на изхвърляне и по-чисти ръбове на тухлите. В допълнение, обработката е устойчива на алкална корозия от бетона, като запазва свойствата на освобождаване в продължение на хиляди цикли.

4. Какъв е типичният период на изплащане при надграждане до премиум стоманени палети?
Повечето високоскоростни тухлени заводи възстановяват допълнителните разходи за нашата палетна машина с висококачествени блокове в рамките на 4 до 7 месеца. Въз основа на линия, произвеждаща 10 000 тухли на ден, спестяванията идват от: 4% по-нисък процент на отказ ($2800/месец), 30% по-дълъг живот на формата ($1200/месец) и намалена честота на смяна на палети ($900/месец). Нашата фабрика предоставя подробен калкулатор за оценка на вашата конкретна възвращаемост. Дори консервативните сценарии показват възвръщаемост на инвестициите над 300% за три години.

5. Взаимозаменяеми ли са блоковите машинни палети между различни марки машини?
Не автоматично. Размерите, моделите на отворите и дизайнът на ръбовете варират при различните производители. Въпреки това Quangong Machinery Co., Ltd. произвежда палети за блокови машини по поръчка, които пасват на повечето големи марки (Columbia, Hess, Zenit и др.). Нуждаем се от чертеж или стара мостра от палети, за да възпроизведем точните спецификации. Използването на неподходящ палет рискува блокиране на конвейери и повреда на системите за индексиране на щифтовете. Винаги проверявайте съвместимостта преди покупка. Нашият екип предлага безплатна проверка на чертежа, за да гарантира перфектното вписване във вашата съществуваща високоскоростна линия.
