Защо палетите на блок машината се напукват и как можете да го предотвратите?

Блокирайте машинни палетиса безшумните работни коне на производството на бетонни блокове. Те поддържат прясно оформените блокове, пренасят ги през процеса на втвърдяване и издържат на повтарящите се въздействия на вибрации и изваждане. И все пак, въпреки критичната си роля, палетите често се напукват преждевременно, което води до спиране на производството, проблеми с качеството на блокиране и скъпи замени. Защо палетите на блок машината се напукват? Отговорът се крие в комбинация от фактори: умора на материала от циклично натоварване, ударни напрежения по време на изваждане от формата, термични цикли в камерите за втвърдяване и неадекватна поддръжка. В Quangong Machinery Co., Ltd. анализирахме хиляди повредени палети в различни блокови инсталации и идентифицирахме основните причини и, което е по-важно, най-ефективните стратегии за превенция. Разбирането на тези фактори е първата стъпка към удължаване на живота на палетите и осигуряване на гладко и непрекъснато производство.

Напуканите палети не са просто неудобство – те са значителен двигател на разходите. Единичен напукан палет може да повреди формата на блоковата машина, да причини неравномерно уплътняване и да доведе до отхвърлени блокове. При операции с голям обем, палет, който се повреди преждевременно, може да струва стотици долари за директна подмяна плюс хиляди загубено производство. Нашата фабрика е разработила цялостен подход към дизайна и поддръжката на палети, който адресира основните причини за напукване. Тази статия ще опише подробно механичните, термичните и експлоатационните причини зад пукнатините на палети, ще предостави таблица с подробни технически спецификации за нашата гама палети и ще предложи практични съвети за предотвратяване. Независимо дали използвате дървени, стоманени или композитни палети, принципите, които споделяме, ще ви помогнат да увеличите максимално инвестициите си в палети и да поддържате постоянно качество на блоковете.

Съдържание

• 1. Защо умората на материала причинява напукване на палетите на блоковата машина?
• 2. Как ударните и термичните напрежения допринасят за напукване на палети?
• 3. Какви са основните спецификации на нашата гама палети за блокови машини?
• 4. Как правилното боравене и поддръжка могат да предотвратят пукнатини на палети?
• Често задавани въпроси (FAQ)
• Заключение и консултация за избор на палети

Защо умората на материала причинява напукване на палетите на блоковата машина?

Умората на материала е причината номер едно да се провалят блоковите машинни палети. Всеки път, когато палет се постави под формата, той получава високоенергийна вибрация за уплътняване на бетонната смес. Това циклично натоварване, повтарящо се хиляди пъти през живота на един палет, постепенно отслабва структурата на материала. За стоманените палети умората започва при микроскопични концентрации на напрежение – точки на заваряване, остри ръбове или повърхностни несъвършенства – и се разпространява като пукнатини, които в крайна сметка водят до пълно счупване. При дървените палети умората се проявява като отделяне на влакна и разслояване, което след това се разпространява в пукнатини с пълна дебелина. Нашата фабрика вQuangong Machinery Co., Ltd.е провел обширни тестове за умора на различни материали за палети и ние открихме, че броят на циклите до повреда може да варира от 5000 за лошо проектирани дървени палети до над 150 000 за нашите висококачествени стоманени палети.

Ключови фактори, които ускоряват умората на материала в блок машинни палети:

• Интензивност на вибрациите:Съвременните машини за блокове работят при честоти от 4000 до 7000 оборота в минута, осигурявайки милиони удари през целия живот на палета. По-високата амплитуда на вибрациите директно увеличава напрежението върху повърхността на палета, намалявайки живота на умора. Нашата фабрика препоръчва да съобразите дебелината на палета и материала с енергията на вибрациите на машината.
• Неравномерно разпределение на натоварването:Когато блоковете не са поставени равномерно върху палета или когато кухината на матрицата не е идеално подравнена, възникват локализирани концентрации на напрежение. Тези зони с високо напрежение се превръщат в изходни точки за пукнатини от умора. Установихме, че правилното подравняване на матрицата и внимателното поставяне на палета могат да удвоят живота на палета.
• Концентрация на напрежение в ръба:Ъглите и ръбовете на палета са особено уязвими на умора, тъй като изпитват по-високи напрежения на огъване по време на изваждане от формата и транспортиране. Дизайнът на нашите палети включва заоблени ъгли и подсилени ръбове за по-равномерно разпределяне на напрежението.
• Вариации в качеството на материала:Стоманените палети, направени от нискокачествена стомана или с некачествени заварки, ще имат много по-кратък живот на умора. Нашата фабрика използва марки стомана S235JR и S355JR, които предлагат отлична устойчивост на умора. За дървени палети препоръчваме видове твърда дървесина като дъб или бук, с правилна ориентация на зърното, за да устои на разцепване.

Казус от блокова фабрика в Австралия илюстрира въздействието на умората на материала. Заводът използваше стоманени палети с дебелина 8 mm и те се напукваха след приблизително 20 000 цикъла (около 6 месеца работа). След преминаване към нашите 10 mm стоманени палети с топлинна обработка за облекчаване на напрежението и подобрена геометрия на заваръчните шевове, средният живот на палетите се увеличи до 65 000 цикъла - над три пъти по-дълго. Заводът спестява 45 000 AUD годишно от разходи за подмяна на палети и намалява прекъсванията на производството с 12 процента. Този пример подчертава значението на избора на палети, проектирани с устойчивост на умора като основно съображение.

За да се справи с умората, нашата фабрика е разработила патентован дизайн, който включва модел на жлебове за облекчаване на напрежението върху повърхността на палета. Този модел преразпределя вибрационната енергия, предотвратявайки нейното концентриране в която и да е точка. Освен това ние използваме многоходов процес на заваряване с контролирано охлаждане, за да сведем до минимум остатъчните напрежения, които допринасят за образуването на пукнатини. Ние също така предлагаме услуга за тестване на палети, която използва датчици на деформация, за да картографира разпределението на напрежението върху вашите съществуващи палети, като идентифицира потенциални зони на повреда, преди те да се спукат. Този проактивен подход е най-ефективният начин за борба с умората на материала и удължаване на експлоатационния живот на палетите.

Как ударните и термичните напрежения допринасят за напукване на палети?

Освен умората, блок машинните палети са подложени на два други основни вида натоварвания: ударни напрежения и термични напрежения. Ударните напрежения възникват по време на процеса на изваждане от формата, когато прясно оформените блокове се изтласкват от формата и върху палета. Това може да доведе до рязък, голям товар, който с течение на времето може да причини вдлъбнатини и микропукнатини. Топлинните напрежения възникват от процеса на втвърдяване, особено в системи, които използват пара или гореща вода. Палетът се разширява при нагряване и се свива при охлаждане, създавайки вътрешни напрежения, които могат да доведат до напукване, ако материалът или конструкцията не могат да поемат тази промяна в размерите. Нашата фабрика в QGM е разработила специфичен дизайн на палети и избор на материали, за да смекчи както удара, така и термичните напрежения, като гарантира, че нашите палети остават без пукнатини дори в най-взискателните среди.

Специфични начини, по които въздействието и термичните напрежения причиняват напукване:

• Въздействие на деформиране:Когато блоковата машина изважда блоковете от матрицата, блоковете могат да паднат с няколко милиметра върху палета. Това повтарящо се изпускане, съчетано с теглото на блоковете (често 50-100 кг на палет), създава локализиран удар, който може да вдлъбне стоманени палети или да разцепи дървени. С течение на времето тези повърхностни несъвършенства се превръщат в концентратори на напрежение, което води до образуване на пукнатини.
• Термичен цикъл:В камерите за втвърдяване с пара температурата на палета може да се повиши до 60-80°C и след това да се охлади до температурата на околната среда. Стоманата има сравнително висок коефициент на топлинно разширение (12 x 10^-6 /°C), което означава, че 1,2-метрова стоманена палета ще се разшири с приблизително 0,8 mm при температурен диапазон от 60°C. Ако палетът е ограничен (напр. от твърд палетен конвейер), това разширение може да причини изкривяване и напукване от напрежение. Нашите палети са проектирани с разширителни слотове и са монтирани на гъвкави носачи, за да позволят свободно движение.
• Стрес, предизвикан от влага:В дървените палети абсорбцията и десорбцията на влага по време на втвърдяване причиняват набъбване и свиване на дървото. Тази циклична промяна на размерите създава вътрешни напрежения, които могат да доведат до проверка на повърхността и в крайна сметка до разцепване. Нашата фабрика препоръчва използването на изсушено в пещ дърво със защитно покритие, за да се сведе до минимум напукването, свързано с влагата.

Топлинният стрес може да бъде особено коварен, защото не винаги е видим. Един палет може да изглежда здрав, но кумулативният ефект от хиляди термични цикли може да причини образуване на микропукнатини в материала. Тези микропукнатини в крайна сметка прерастват в макропукнатини, които влияят на качеството на блока. В един забележителен случай блокова фабрика в Европа претърпя скок в напукването на палети, което корелира с инсталирането на нова система за втвърдяване при по-висока температура. С преминаването към нашите термично стабилизирани стоманени палети (с предварителна топлинна обработка за облекчаване на остатъчното напрежение), заводът намали степента на напукване с 90 процента.

За смекчаване на ударните напрежения, нашата фабрика препоръчва използването на палети с по-дебел повърхностен слой или сменяема износваща се плоча. Нашите висококачествени стоманени палети се отличават със закалена повърхност (45-50 HRC), която издържа на вдлъбнатини, и дизайн със скосени ръбове, който намалява концентрацията на напрежение. За дървени палети предлагаме подсилена конструкция с ламинирани слоеве от твърда дървесина, които разпределят силите на удара по-равномерно. Ние също така предоставяме гумена подложка, която може да се монтира към повърхността на палета, за да абсорбира удара от изваждане. Чрез справяне както с ударните, така и с термичните напрежения чрез избор на материал и геометрия на дизайна, рискът от напукване е значително намален, което води до по-дълъг живот на палетите и по-последователно производство на блокове.

Какви са основните спецификации на нашата гама палети за блокови машини?

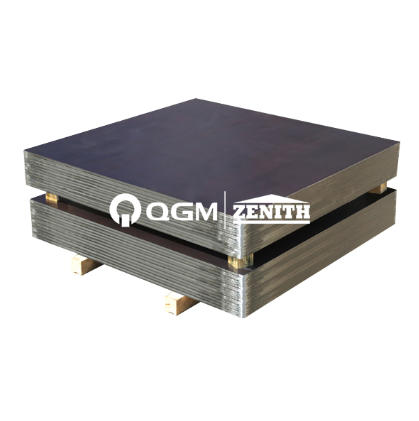

Quangong Machinery Co., Ltd. произвежда пълна гама от блокови машинни палети, проектирани да издържат на тежките условия на производството на бетон в големи количества. Нашето портфолио от палети включва високоякостни стоманени палети, проектирани дървени палети (за приложения с по-ниско тегло) и хибридни композитни палети, които комбинират предимствата и на двете. Таблицата по-долу предоставя основните спецификации за нашите най-популярни модели стоманени палети, които се използват заедно с различни типове блок машини, включително нашата серия Zenith Block Machine Германия. Всички размери могат да се персонализират и нашата фабрика може да произвежда палети, които да отговарят на всяка конфигурация на машина или форма.

В допълнение към стандартните модели, нашата фабрика предлага персонализирани функции за подобряване на издръжливостта и производителността на палетите. Те включват: подрязани жлебове за подобрено изваждане от формата, отвори с прорези за по-добро сцепление на палетния конвейер и устойчиво на висока температура покритие с боя (за приложения за втвърдяване с пара). Ние също така предлагаме услуга за възстановяване на палети, при която шлифоваме повърхността на износени стоманени палети и заваряваме нова износваща се плоча, удължавайки живота на палета с до 60 процента на малка част от цената на нов палет.

Контролът на качеството е от първостепенно значение в нашето производство на палети. Всеки стоманен палет се подлага на тест за плоскост (максимално отклонение от 1,5 mm на метър) и инспекция с магнитни частици за откриване на всякакви повърхностни или подповърхностни пукнатини. Ние също така извършваме тест за вибрации, който симулира 10 000 цикъла на работа на блокова машина, за да гарантираме, че палетът може да издържи на условия в реалния свят. Всеки палет е подпечатан с уникален сериен номер, което ни позволява да проследим производствената му история и да предоставим целева поддръжка, ако възникнат проблеми. Нашите палети са подкрепени от 12-месечна гаранция срещу производствени дефекти и предлагаме групови отстъпки и програми за смяна на палети за големи клиенти.

Как правилното боравене и поддръжка могат да предотвратят пукнатини на палети?

Въпреки че качеството на самия палет е критично, начинът, по който се борави и поддържа, оказва също толкова значително влияние върху продължителността на живота му. Много пукнатини на палети не са неизбежни – те са резултат от лоши практики за боравене, неправилни процедури за почистване или недостатъчно смазване. Нашата фабрика в Quangong Machinery Co., Ltd. разработи цялостна програма за грижа за палети, която споделяме с всички наши клиенти. Следвайки тези указания, операторите на блокови инсталации често могат да удължат живота на палетите с 50 процента или повече, което води до значителни икономии на разходи и по-малко прекъсвания на производството.

Основни практики за боравене и поддръжка за предотвратяване на пукнатини на палети:

• Редовно почистване и проверка:След всяка смяна отстранявайте остатъчния бетон и остатъците от повърхността на палета. Използвайте пластмасова стъргалка или мека четка – избягвайте метални инструменти, които могат да надраскат повърхността и да създадат напрежение. Проверете палета за признаци на напукване или деформация, особено около ръбовете и близо до зоните, поддържащи блока. Ранното откриване позволява ремонт или подмяна, преди да настъпи катастрофална повреда.
• Смазване на движещи се части:За палети, които са част от конвейерна система, уверете се, че ролковите лагери и водещите релси са правилно смазани. Триенето от неправилно подравнени или задръстени ролки може да доведе до огъване или усукване на палета, което води до счупвания от напрежение. Нашата фабрика препоръчва ежемесечна проверка на смазването с помощта на висококачествена грес на литиева основа.
• Практики за съхранение:Когато не се използват, съхранявайте палетите на сухо, покрито място, далеч от пряка слънчева светлина и екстремни температурни колебания. Дървените палети избягвайте да ги съхранявате в контакт със земята, тъй като влагата може да проникне и да ускори гниенето. Подредете палетите с подходяща вентилация, за да позволите на влагата да излезе.
• Периодично възстановяване на повърхността:За стоманени палети, износената повърхност може да бъде покрита отново чрез шлайфане или фрезоване, за да се възстанови гладкостта. Това също премахва всички микроскопични пукнатини, които може да са започнали. Нашата фабрика предлага услуга за възстановяване, при която обработваме повърхността на палета и нанасяме ново защитно покритие, което ефективно дава нов живот на палета.

Отличен пример за важността на поддръжката идва от блоков завод в Южна Африка. Заводът се е сблъсквал с напукване на палети на всеки 8 000-10 000 цикъла, въпреки използването на нашите висококачествени стоманени палети. След проверка на място открихме, че техният процес на почистване на палети включва използването на метална телена четка, която създава микроскопични драскотини, които служеха като места за започване на пукнатини. След преминаване към четка с найлонов косъм и въвеждане на седмична рутинна проверка, животът на палета се увеличи до над 30 000 цикъла, спестявайки на завода над 30 000 USD годишно от разходи за подмяна на палети.

Освен това препоръчваме внедряване на система за ротация на палети, особено за предприятия, които работят с многоблокови машини. Чрез въртене на палети между различни машини моделът на износване става по-равномерен и нито един палет не е подложен на най-лошия сценарий на стрес. Нашата фабрика предоставя дневник за палети, който проследява броя цикли, които всеки палет е завършил, което позволява на мениджърите на завода да предвидят нуждите от поддръжка и да планират подмяната проактивно. С подхода за систематична поддръжка, животът на палетите за блокова машина може да се увеличи максимално, като се осигури постоянно качество на блока и се намалят общите производствени разходи.

Често задавани въпроси (FAQ)

Въпрос 1: Колко часа издържа един типичен палет за блок машина, преди да се напука?

Отговор: Продължителността на живота на палета с блокова машина варира значително в зависимост от материала, дизайна, условията на работа и поддръжката. Стандартен 8 mm стоманен палет в завод с умерено натоварване може да издържи 20 000 до 30 000 цикъла (приблизително 6-12 месеца), докато 10 mm или 12 mm стоманен палет в добре поддържан завод може да надхвърли 60 000 цикъла. Дървените палети обикновено издържат от 5 000 до 10 000 цикъла. Висококачествените стоманени палети на нашата фабрика са проектирани да постигат 50 000 до 80 000 цикъла при типични условия на работа и имаме документирали случаи на над 100 000 цикъла при подходяща поддръжка. Ключът към дълготрайността е не само самият палет, но и използваните практики за експлоатация и поддръжка.

Въпрос 2: Могат ли да се поправят напуканите палети на блок машината или винаги трябва да се сменят?

Отговор: В много случаи напуканите палети могат да бъдат ремонтирани, особено ако пукнатината е малка и се намира в некритична зона. За стоманени палети малките пукнатини могат да бъдат заварени и гладко шлайфани. За дървени палети може да се замени напукана дъска. Въпреки това, ако пукнатината е голяма или се намира в близост до носеща зона, по-безопасно и по-рентабилно е да смените палета. Нашата фабрика предлага услуга за ремонт на палети за стоманени палети, която включва откриване на пукнатини, заваряване, топлинна обработка за облекчаване на напрежението и възстановяване на повърхността. Тази услуга може да възстанови палета до почти оригиналното състояние на 40-60 процента от цената на нов палет. Препоръчваме годишна инспекция на палети, за да определите кои палети са кандидати за ремонт и кои трябва да бъдат оттеглени.

Въпрос 3: Кой е най-устойчивият на напукване материал за блокови палети?

Отговор: За устойчивост на пукнатини в взискателни производствени среди на блокове, стомана с висока якост (S355JR или еквивалент) с повърхностна твърдост от 45-50 HRC предлага най-добрата комбинация от здравина, издръжливост и устойчивост на умора. Нашите фабрични палети с Hardox облицовка (серия QMP-S12) са специално проектирани за изключителна издръжливост, с устойчива на износване повърхност, която също осигурява отлична устойчивост на напукване. Дървените палети, макар и по-достъпни, са по-податливи на напукване поради влага и удар и обикновено не се препоръчват за инсталации с висока производителност. Композитните палети предлагат средно положение, с добра устойчивост на напукване, но по-висока цена от дървото.

Въпрос 4: Как мога да разбера дали моят палет е на път да се спука, за да предотвратя внезапна повреда?

Отговор: Има няколко предупредителни знака, които показват предстоящо спукване на палета. За стоманени палети потърсете видими петна от ръжда или обезцветяване - това може да са признаци на микропукнатини, където е проникнала влага. Промяната в звука, когато блок машината работи, по-специално по-металическо дрънчене, може да означава, че палетът е загубил своята твърдост. Редовните проверки за плоскост (с помощта на линейка) могат да открият изкривяване, което често предхожда напукването. При дървените палети всяко разцепване или раздробяване по ръбовете е ранен предупредителен знак. Нашата фабрика препоръчва седмична визуална проверка и месечно измерване на равнинността, за да се открият проблеми навреме. Освен това предлагаме ултразвукова услуга за откриване на пукнатини за стоманени палети, която може да идентифицира пукнатини под повърхността, преди да станат видими.

Въпрос 5: Quangong Machinery Co., Ltd. предложите програма за обмен на палети за оператори на блокови инсталации?

Отговор: Да, ние предлагаме цялостна програма за смяна на палети за нашите клиенти. Съгласно тази програма можете да върнете износени или напукани палети в нашата фабрика и ние ще ви предоставим ремонтирани палети на намалена цена. Тази програма е особено полезна за блокови инсталации с голям обем, които преминават през много палети всяка година. Върнатите палети се проверяват, ремонтират, обновяват повърхността и повторно сертифицирани, за да отговарят на оригиналните спецификации. Този кръгов подход намалява отпадъците, понижава разходите ви за палети и гарантира, че винаги имате постоянен запас от висококачествени палети. Свържете се с нашия екип по продажбите, за да научите повече за програмата за обмен и правилата и условията.

Заключение: Защитете инвестицията си с висококачествени палети и проактивна поддръжка

Палетите за блокова машина са критична инвестиция във вашата производствена линия и тяхната неочаквана повреда може да бъде скъпа и разрушителна. Разбирането защо палетите се напукват – независимо дали поради умора на материала, напрежение при удар, топлинен цикъл или лоша поддръжка – е първата стъпка към превенцията. Като изберете правилния материал и дебелина на палета за вашето специфично приложение, прилагате строг график за поддръжка и използвате качествени палети от доверен производител като Quangong Machinery Co., Ltd., можете значително да удължите живота на палета, да намалите времето за престой и да подобрите качеството на блока. Широката гама от стоманени, дървени и композитни палети на нашата фабрика е проектирана да отговаря на най-високите стандарти за издръжливост и нашият технически екип е готов да ви помогне да оптимизирате стратегията си за управление на палети.

Изпитвате ли чести повреди на палети или искате да надстроите инвентара си на палети?Свържете се с Quangong Machinery Co., Ltd. днесза цялостна консултация за палети. Ние ще анализираме вашите производствени данни, ще препоръчаме идеалния модел палет и ще предоставим подробен план за изпълнение. Ние също така предлагаме безплатна пробна програма за палети за отговарящи на изискванията клиенти.Поискайте своята проба от палети и ръководство за поддръжка сега от Quangong Machinery Co., Ltd. и направете първата стъпка към производство на блокове без пукнатини.
